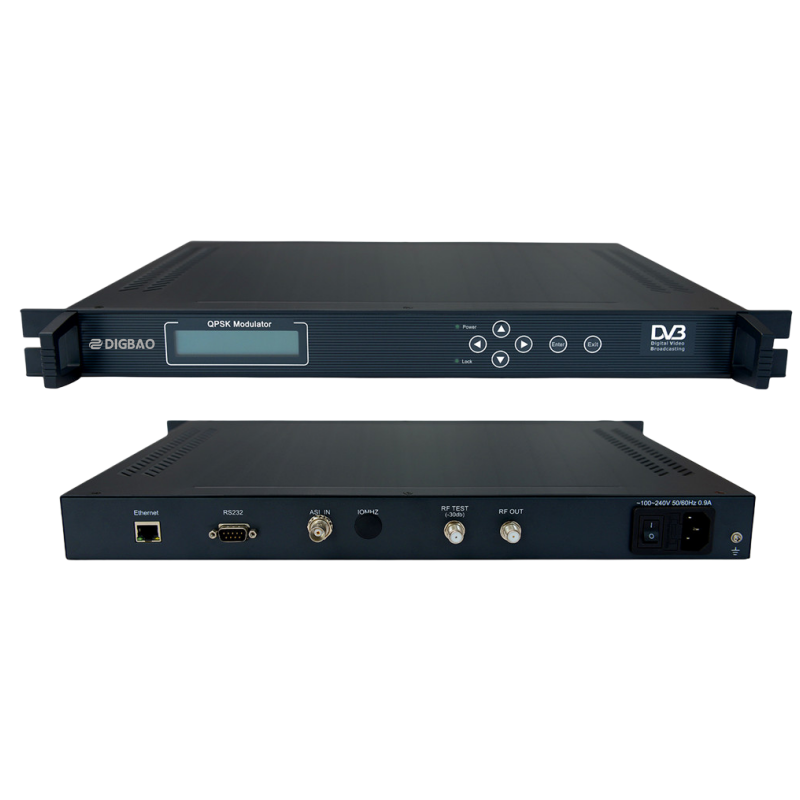

QPSK调制器（DVB-S数字调制器）
频率范围950-2150MHz
1 安全注间事项
● 在开启DVB-S调制器前一定要阅读使用说明书。
● 绝对不要私自打开机盖，否则不予保修，另外触摸机内时有触电可能，十分危险。
● 长期不使用DVB-S调制器时，请一定要拔下电源插头，另外请不要使用破坏的电源插座，以免发生火灾和触电。
● 电源插座不要用湿手触摸，有触电的可能。
● 拔掉连接导线时，应拔插头不要拉导线本身。
● 机内不得落入易燃物、金属物、液体等，这些东西会损坏该装置。
● 为了防止雷电引起的损坏，请在避雷装置场合下使用本设备，这样可有效防止雷电或电网波动造成损失。
● 不要将DVB-S调制器安装在有散热或热空气管道等热源附近，也不要将DVB-S调制器安装在阳光直射处、灰尘过多处或有机械振动的场所。
● DVB-S调制器工作时，要有良好的通风环境，否则会损坏该设备。
● 保存好原来的纸箱和包装材料，这样一旦需要搬运DVB-S调制器，可随手获得这些材料，按工厂的原包装方式包装可以获得最好防护。
2 产品概述
2.1 产品功能及用途
DVB-S调制器，是有线数字电视前端的主要设备之一，接收来自编码器、复用器、DVB网关、加扰器、视频服务器等设备的DVB传输码流，进行RS编码，卷积交织和DVB-S调制等信道处理，提供射频输出。
2.2 外形尺寸（1U机箱）
高：44mm
宽：410mm
深：280mm
重：约4.5Kg
3 主要特点
l 8M超大缓存，抗突发码流，PCR校正
l 自动码流填充及智能空包删除
l 支持输入、输出信号的实时监测
l 支持中英文液晶显示，前面板按键操作和远程网管控制
l 高可靠性设计，运行稳定
4 技术规格与指标
输入 | ASI | DVB标准，BNC接口 |
输出 | 调制方式 | QPSK/DVB-S（卫星信号） |
RF频率 | 950-2150MHz |
符号率 | 1-45Mbaud/s |
纠错编码 | RS编码188/204 |
输入数据速率 | 1.0-108Mbps |
通道数据速率 | 1-56Mbps |
MER | ＞38dB |
BER | 0 |
衰减范围 | 0-20dB（0.5dB步进） |
阻抗 | 75Ω |
网络管理 | 以太网接口 | 10/100M RJ45 |
常规特性 | 尺寸 | 482mm×280 mm×44mm |
环境 | 0～45℃（工作）；-20～80℃（储存） |
电源 | 100VAC-240VAC，50Hz，25W |
4.1 ASI接口
输入接口： 2路DVB标准ASI接口
连接器：BNC
阻抗：75W
传输流标准：ISO13818-1
输入有效码率：最大214Mbps（每路）
TS包格式：188/204bytes（自动识别）
TS输入模式：均匀/包突发/不规则
4.2 射频接口
4.2.1 射频输出
连接器：公制F头
阻抗：75Ω
输出频率：950MHz～2150MHz（分型提供）
输出电平：90dBuV～110dBuV(可调)
SNR（带外）：≥50dB
4.2.2 射频测试输出
连接器：BNC
阻抗：75Ω
输出电平：73dBuV～93dBuV(可调)
4.3 信号通道编码
调制方式：DVB-S
通道编码：符合DVB标准的RS编码
调制差错率（MER）：≥36dB
SNR(带外)：≥50dB
4.4 网管接口
以太网接口：IEEE802.3以太网，RJ45接口
软件协议：采用UDP/IP协议
4.5 辐射及安全要求
符合GB13837-92和GB8898-88标准。
