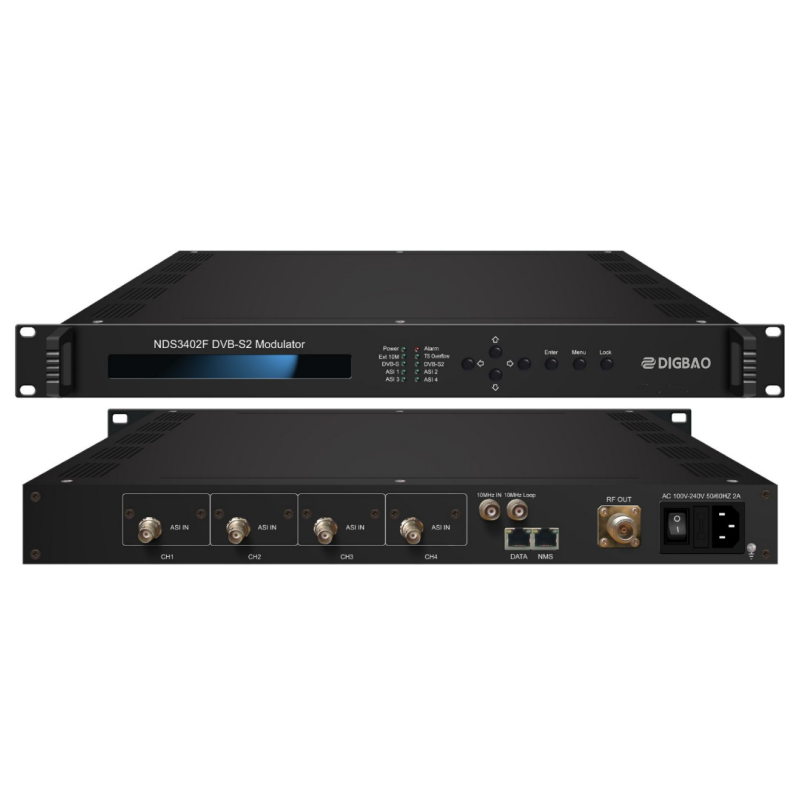

中频DVB-S2调制器QPSK(中频50～960 MHz)是根据卫星数字化视频广播第二代标准DVB-S2(EN302 307)而研发的一款高性能调制器。该设备将通过ASI或者IP输入的信号转换成数字信号以射频(DVB-S2)形式输出。支持BISS加扰；支持本地或远程管理设备；支持液晶显示及按键操作。该设备性价比高，集成度高，性能强，可广泛应用于广播、互动服务、新闻采访及其它卫星调制应用。
v 完全符合DVB-S2 (EN302 307)和DVB-S (EN300 421)标准
v 4路ASI输入，支持热备份
v 支持100M IP输入信号
v 采用恒温晶振，频率稳定度度高达0.1ppm
v 支持1路外部参考时钟输入
v 支持BISS加扰
v 支持本地和远程管理
v 输出频率范围：可调频50~960MHz，1KHz步进
v 支持液晶显示(LCD)/按键操作，支持网络管理(NMS)
ASI输入
4路ASI输入，支持热备份
支持188字节包格式的传输流
接口类型: BNC接口, 阻抗75Ω
IP输入
1×IP输入(RJ45,100M)
10MHz输入
1×10MHz参考时钟输入(BNC接口)
RF输出
频率: 50～960 MHz, 1KHz步进
输出电平衰减在-31.5 dBm~0 dBm(0.5dB步进）
MER≥40dB
接口: N型头, 阻抗50Ω
信道编码和调制
标准
DVB-S
DVB-S2
FEC编码类型
RS+Convolution
BCH C+LDPC
FEC编码码率
1/2,2/3,3/4, 5/6, 7/8
QPSK: 1/4,1/3,2/5,1/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10
8PSK: 3/5,2/3,3/4,5/6,8/9,9/10
星座
QPSK
QPSK,8PSK
滚降系数
0.2,0.25,0.35
符号率
0.5~45MBauds
QPSK: 0.5~45Mbauds 8PSK: 0.5~30MBauds
BISS加扰模式
Mode0,mode1,mode E
通用
尺寸
482mm×410mm×44mm
重量
4.3kg
温度
0~45℃(工作),-20~80℃(储存)
电源
100-240VAC,50Hz/60Hz
功耗
<25W
