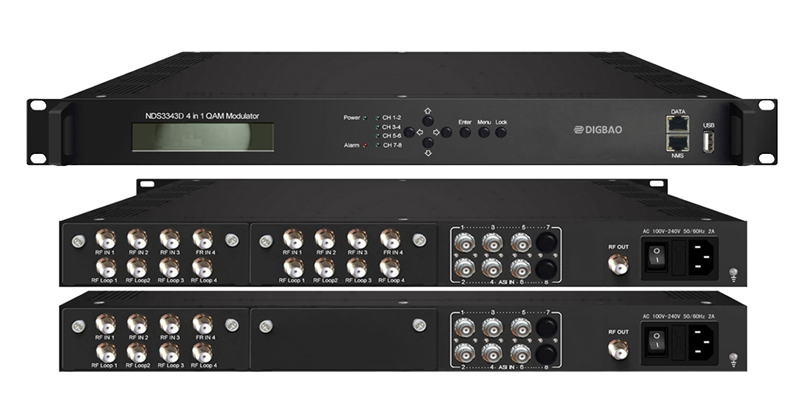

QAM调制器（数字电视复用加扰QAM调制一体机NDS3343D)
1.1 设备简介
3343D 4合1复用加扰QAM调制器是本公司新研发的具备高集成、高性能、高性价比的复用、加扰、QAM调制一体机。该设备可提供8路Tuner输入+6路ASI输入，4路Tuner+6路ASI+2路IP，8路Tuner+2路ASI+2路IP，4路Tuner+2路ASI+4路IP，经过4路复用、4路加扰、4路QAM调制后输出4个射频信号，以及支持4个IP输出。该设备具有高集成度、高性能、低成本的特点，非常适合新一代有线电视播出系统。
1.2 设备特点
? 支持8路Tuner+6路ASI输入，4路Tuner+6路ASI+2路IP，8路Tuner+2路ASI+2路IP，4路Tuner+2路ASI+4路IP
? 完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C标准
? 完全支持DVB通用加扰系统描述ETR289，同密标准ETSI 101 197和ETSI 103 197
? 支持4路复用、4路加扰和4路QAM调制
? 同时支持4个同密CA
? 支持4路1000M IP输出，UDP协议
? 支持USB插入
? 符号率范围：5.0Msps~9.0Msps，1ksps步进
? 5种调制星座：16QAM，32QAM，64QAM，128QAM，256QAM
? 支持PSI/SI编辑和插入
? 优异的RF输出性能，MER≥40dB
? 支持液晶显示(LCD)和按键操作
? 支持Web网络管理
1.3 设备性能指标
输入 | 8路Tuner输入+6路ASI |
4路Tuner+6路ASI+2路IP |
8路Tuner+2路ASI+2路IP |
4路Tuner+2路ASI+4路IP |
复用 | 输出通道 | 4 RF输出 |
PID重映射 | 128(每通道)，手动或自动 |
自动生成PSI/SI表 |
加扰 | 最大同密CA数 | 4 |
标准 | ETSI 101 197、ETSI 103 197 |
连接类型 | 本地/远程连接 |
调制 | QAM通道 | 4 |
标准 | EN300 429、ITU-T J.83A/B/C |
符号率 | 5.0Msps~9.0Msps，1ksps步进 |
星座 | 16QAM、32QAM、64QAM、128QAM、256QAM |
FEC | RS(204，188) |
IP输出 | 4路1000Mbps IP输出，RJ45 UDP协议 |
RF输出 | 输出通道 | 4路RF射频信号输出，F头，75Ω阻抗 |
频率范围 | 30~1000MHz，1kHz步进 |
输出电平 | -20dBm~0dBm(每个QAM载波), 0.1dBm步进 |
MER | ≥40db |
ACLR | -55dBC |
系统 | 支持液晶显示(LCD)，按键操作，Web网络管理 |
中文/英文操作界面 |
支持网络升级 |
通用 | 尺寸 | 482mm×285mm×44mm |
重量 | 3.5kg |
温度范围 | 0~45℃(工作)；-20~80℃(存储) |
电源需求 | AC100V±10% 50/60Hz或AC 220V±10% 50/60HZ |
功耗 | <25W |
1. | 液晶显示器 |
2. | 工作 状态 指示灯 | Power：电源接通指示灯，灯亮表示电源已接通 Alarm：设备报警灯，灯亮表示设备出错 CH1/2/3/4 信号锁定灯 |
3. | 上、下、左、右按键 |
4. | Enter：确认按钮 |
5. | Menu：菜单按钮 |
6. | Lock：锁定按钮 |
7. | 数据口，网管口 |
8. | USB接口 |
