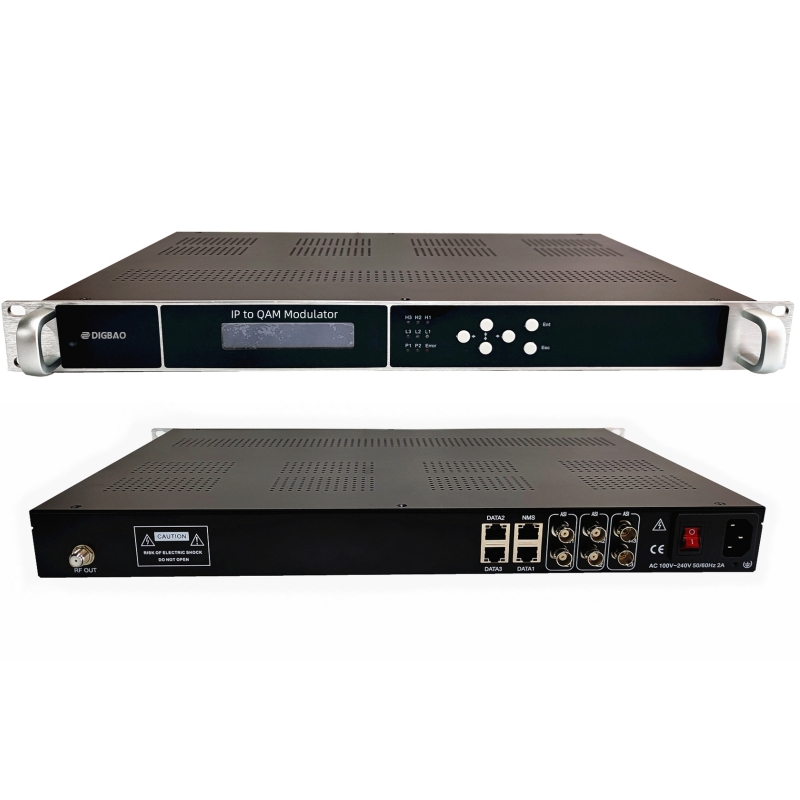

IP转数字调制器（IP to DVB-C DVB-T ISDB-T QAM Modulator)

产品概述

H3361F系列产品是我公司最新研发的一款数字电视前端音视频处理性价比高的设备，可实现IP、ASI输入到调制输出。支持2千兆位输入和1千兆位输出，支持协议输入 (UDP/RTP)，支持6个ASI输入。该设备可根据客户需求选择8/12/16/24载波输出OUTPUT。

该装置性能优异，配置灵活，采用1U机箱，结构紧凑，安装使用方便。单个设备集成了一整套前端系统功能，非常适合各种新一代数字电视广播系统。DVB-C输出，IP 8/16 * MPTS/SPTS从数据1输出，将程序从IP和ASI源复用到下一个设备。

性能特征

* 提供3千兆端口输入/输出
* 支持输入DATA1/2/3 ：UDP/RTP输入

* 输出载波Output :8/16/24载波

* 射频DVB-T/ATSC/ISDB-T/DTMB/DVB-C选项

*前面板: L1/L2/L3/H1/H2/H3指示灯，用于6 X ASI输入

*用于管理的NMS端口

*PID重映射和滤波

*PSI/SI编辑和插入

*酒店电视系统的低成本解决方案

*支持PCR校正和PCR间隔调整

*卓越的性能和高强度的调制，高质量的MER

*低功耗、高可靠性，MTBF (平均故障间隔时间) ≤ 87600小时

*通过Web进行易于使用的系统管理 *支持 :( LCN逻辑通道号)

调制

ISDB-T调制

频率:60~890MHZ

lISDB-T射频输出: 16、24 * ISDB-T RF OUT射频输出。

Isdb-t标准ARIB STD-B31l星座: DQPSK，QPSK，16QAM，64QAMl

防护间隔: 1/32，1/16，1/8，1/4l

传输方式: 2K (如果您需要4K，8K，请下单咨询)

Cod速率: 1/2，3/4，5/6，7/8l

带宽: 6MHz

DVB-T调制

频率:60~890MHZ

调制通道: 16/24 * DVB-TRF OUT射频输出。

调制标准:EN300744l带宽: 6M，7M，8M

FFT模式: 2K，8Kl星座QPSK，16QAM，64QAMl

防护间隔1/4，1/8，1/16，1/32l FEC 1/2，2/3，3/4，5/6，7/8ATSC-T

DVB-C调制

频率:60~890MHZ

调制通道: 8/16/24 DVB-C RF OUT载波射频输出。

星座:32/64/128/256 QAM

带宽：8M

标准:J.83A (DVB-C，J.83B，J.83C)


IP流输入

支持MPTS/SPTS ,协议UDP/RTP输入 (DATA3)

ASI流
输入支持6 * ASI输入

连接器: BNC接头，75Ω

信号电平: 200-800mVp-pl

数据包长度: 188字节

最大比特率: 每个端口 ≤ 100Mbpsl

输入端口数量: 双分离ASI港口

IP流输出从DATE1支持8 or 16* IP(MPTS/SPTS) UDP/RTP输出

多路复用仅在与max一起运行时能够多路复用。

最大PID重映射180输入每通道PID重映射通过自动或手动

具有psi/SI能力的精确PCR调节l

SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT插入

通用选项控制和监控

配置界面: 基于Web的NMS
远程: 通过网络升级

连接器: RJ45，100M/1000M以太网接口

物理和电力

电压：100 ~ 240V
消耗量: 18 ~ 25W

工作温度: 0 ~ 65度

尺寸: 483毫米 (W)* 360毫米 (D)* 44.5毫米 (H)l

重量: 约5KG/台
