高清HDMI接入4K编码器 数字电视4K编码器
1.产品概述

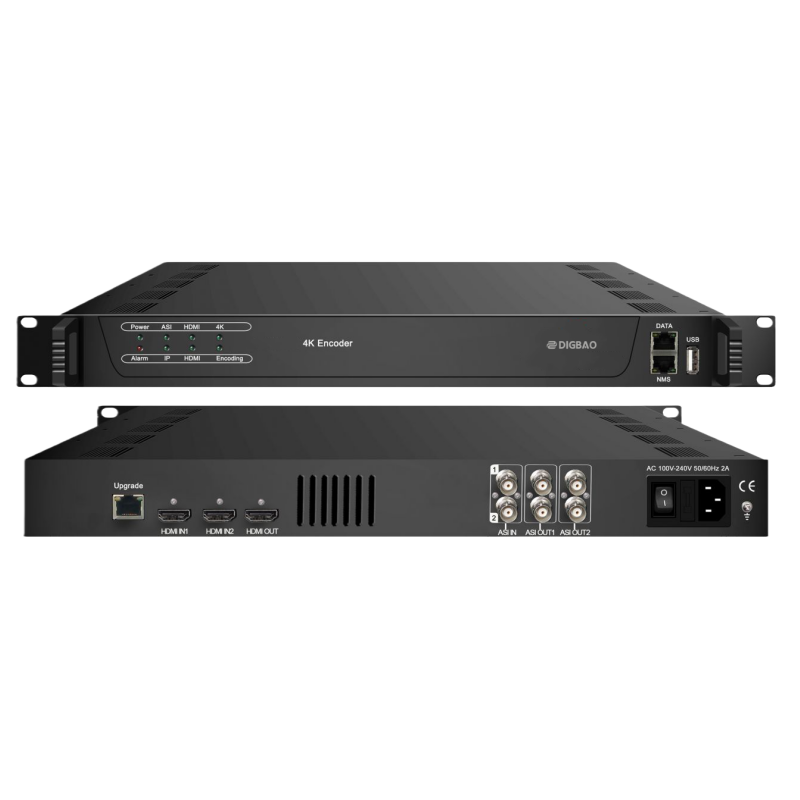

NDS3211C是公司新推出的高性能专业4K视频编码设备。它支持H.265/HEVC和H.264/AVC高性能编码。该设备支持2路高清HDMI 2.0音视频采集接口（一主一备），支持一个HDMI(2.0)编码通道（UHD信号），同时支持2路ASI和32个IP再复用输入。支持2组ASI输出端口和IP输出端口，输出1路MPTS流。具有很高的编码压缩效率及很好的视频质量，可广泛应用于各种数字电视播出系统中。
2.产品特点
v 基于嵌入式硬件编码
v 具有2路HDMI 2.0（一主一备）输入和1路HDMI 2.0环出
v 具有2个ASI输入和32个IP输入（MPTS / SPTS，UDP / RTP协议）
v 支持HDCP 2.2和HDCP 1.4
v 支持2160P 60Hz RGB / YCbCr 4：4：4输入
v 支持H.265 / HEVC和H.264 / AVC视频编码，很高的视频压缩比
v 支持VBR / CBR视频比特率模式
v 支持MPEG-1 Layer 2，LC -AAC音频编码和AC3直通
v 支持PID重映射/ PCR精确校正/ PSI / SI编辑和插入
v 支持IP（1000M / 100M）输出1个MPTS（UDP / RTP协议）
v 支持IP空包过滤
v 支持实时输出比特率监控
3.技术参数
输入
2路HDMI2.0输入（备份切换），HDCP 2.2 / HDCP 1.4
2路 ASI 复用输入, BNC 接口
32路 IP输入（UDP / RTP协议）
视频
分辨率
色彩模式
3840×2160_60P, 3840×2160_50P,
3840×2160_30P, 3840×2160_25P,
1920×1080_60P,1920×1080_50P，
1920×1080_30P,1920×1080_25P，
1920×1080_24P
RGB, YCbCr 4:4:4, YCbCr 4:2:2,
YCbCr 4:2:0 (仅2160P_50/60Hz支持)
视频编码
编码格式
H.265/HEVC, H.264/AVC
4:2:2, 4:2:0
码率
1Mbps~23Mbps
码率控制模式
CBR/VBR
音频编码
MPEG-1 Layer 2, LC-AAC; AC3透传
采样率
48KHz
每通道64Kbps~256Kbps
功能特点
支持2路 ASI输入与编码输出节目进行多路复用
支持PID重新映射（自动或手动）
支持PCR精确校正
支持自动生成PSI / SI表
输出
2组（4路，备份）ASI 输出, BNC 接口
IP输出1路MPTS，（UDP/ RTP协议，1000M / 100M Base-T自适应以太网接口），（单播/组播）
系统功能
支持LCD显示 /键盘操作，web网络管理
支持通过升级口进行硬件和软件升级
通用
尺寸(W× L× H)
482mm×255mm×44mm
重量
4kg
环境温度
0~45℃(工作温度), -20~80℃（储存温度）
电压范围
AC 100V-240V 50/60Hz，2A
功率
25W
