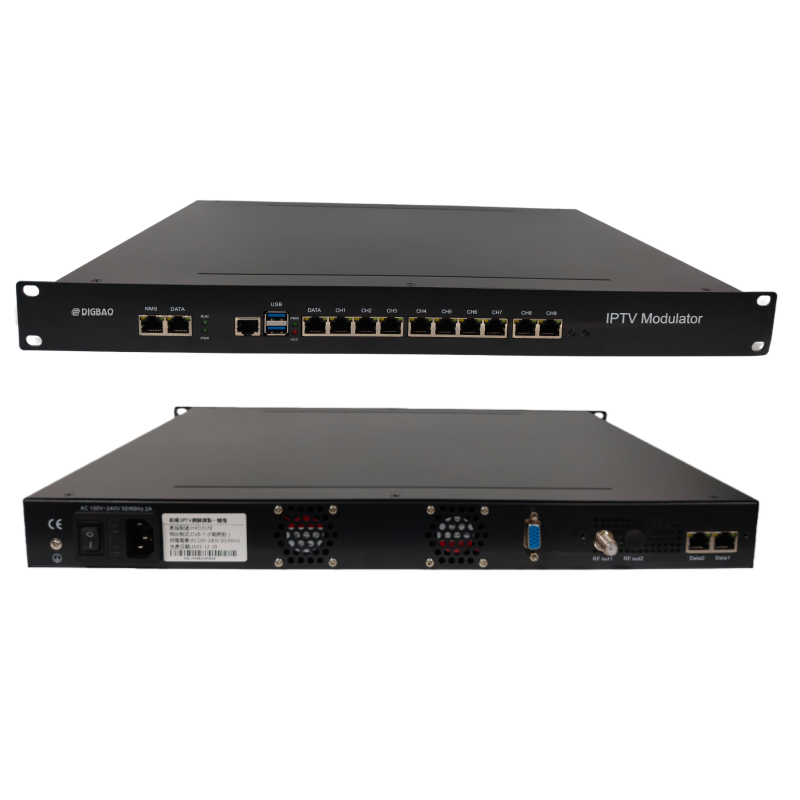

IP to DVB-T调制器网关一体机
IP to DVB-T Gateway Modulator
产品概述
IP to DVB-T调制网关一体机支持8路运行商IPTV信号输入；支持1路DATA千兆IP输出，CH1界面为WEB后台网页管理8路支持PPPOE运营商网络拨号功能，经过调制输出DVB-T信号，可直接接入智能DVB-T制式的电视机或智能高清机顶盒，建设方便，成本低。
主要特性
? 支持8路运行商IPTV信号（千兆口）+256路IP输入（调制模块）；
? 支持运营商IPTV PPPOE拨号功能（8路信号均可拨号）；
? 支持1路DATA千兆IP流输出网口；
? 支持网关采集HTTP, UDP, RTP, RTSP and HLS协议；
? 运营商IPTV直播信号为组播、双口光猫输出方式；
? 支持组播，单播分别或同时采集直播流；
? 千兆网口输出给调制模块或者直接输出，码流输出方式：单播TCP\HTTP 或组播UDP；
? 支持射频RF8个DVB-T单载波输出；
? 支持8路IP输出（RF信号的镜像输出），可任意选择从DATA1、DATA2输出，每个IP可单独设置加扰流/未加扰流输出，UDP/RTP/RTSP协议；
? 配置终端播放APK（网关部分）；
? 支持酒店自办视频节目上传(ts格式）；
? 支持Web网络管理；
调制部分参数
输入 | IP输入 | 256路IP输入SPTS/MPTS(每个DATA口能达到256路) |
界面 | 前面板1个、后面板2个DATA输入 |
传输协议 | UDP/RTP，支持IGMP V2/V3 |
复用 | 输入通道 | 256路SPTS/MPTS（每个DATA口能达到256路） |
输出通道 | 8路 |
功能 | PID再映射(自动、手动均可) |
PCR精确调整 |
自动生成PSI／SI表 |
加扰参数 | 支持同密CA数 | 4 |
加扰标准 | ETSI 101 197，ETSI 103 197 |
加扰连接方式 | 本地/远程连接 |
调制参数 | 调制通道 | 8个通道（8个非相邻载波） |
调制标准 | ETSI EN300 744 |
调制星座 | QPSK/16QAM/64QAM |
带宽 | 6/7/8 MHz |
传输模式 | 2K/4K/8K |
FEC | 1/2、2/3、3/4、5/6、7/8 |
射频输出 | 接头 | 界面F型带孔（1个RF输出界面,75Ω阻抗） |
频率范围 | 50~960MHz，1kHz步进 |
输出电平 | -20dBm~10dBm（适用于所有载波），0.5dB步进 |
MER | ≥40dB |
ACL | -55 dBc |
IP输出 | RJ45界面 | 2个DATA输出 |
IP输出 | 8路IP输出（RF信号的镜像输出），UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS |
选配调制部分支持：
DVB-C制式：J.83A/B,(8M)16/32/64/128/256QAM 型号:HKD-3178C
DTMB制式：GB20600-2006,(8M)4QAM、16QAM、32QAM、64QAM 型号:HKD-3178D
