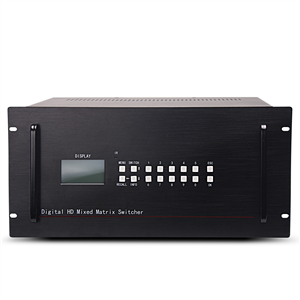

5U系列无缝矩阵切换器
(VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR接口可选)
功能概述：
无缝高清混合矩系列是新一代数字模拟混合插卡式矩阵拼接器系统。采用卡笼式机箱设计，输入输出采用单卡设计，信号接口自由组合，输入端可选择VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR等接口形式作为输入，输出输入端可选择VGA、DVI、HDMI、等接口形式作为输出，主要作用兼容了传统的高清混合矩阵切换功能。解决了视频会议项目中由于视频信号源种类繁多，各种信号不兼容的困难，并最大程度的节省成本，利于系统升级、扩容及维护。
产品特性：
- 无缝瞬间切换，不黑屏，不存在缓慢的过度过程，快如电影换镜头；
- 输出分辨率可调，以适应多种不同的显示屏；
- 支持图像局部细节放大、局部显示；
- 每路输入视频都可独立可叠加字幕，支持中文及英文两种语言；字幕可静止或滚动，可更改背景颜色，也可设置为透明背景，字体可调节颜色、大小，字幕内容可通过串口软件随时更改；
- 拼接功能（选配），兼容了拼接处理器功能，支持普通电视、液晶显示器及DLP等实现大屏幕拼接功能；
- 自带音量控制器功能，每路输出音频可独立调节音量，提供串口协议，支持电脑、中控等第三方设备对它进行音量控制，音量大小可在电视、投影等显示设备上进行数字提示；
- 每个输出通道，可独立调节亮度、对比度、饱和度、锐利度，可对色温进行增益调节及补偿调节；
- 可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机电脑无线控制。
- DVI、VGA、AV、HDMI输入板卡都带音频输入，并且音频可溶合到HDMI输出的视频里，即输出端的HDMI线可同时传输输入的视频和音频，连接电视等HDMI显示设备时，不需另接音频线；
- DVI、VGA、AV、HDMI输出板卡都支持独立的音频输出，音频信号可同时在HDMI数字接口和3.5音频模拟接口输出；
- HDMI及DVI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入输出都可超过20米距离；
- 插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号类型及信号通道数，扩展方便，维护便捷，主机可以同时兼容不同的信号， 可以配置AV、VGA、 YPbPr、 DVI、HDMI、HD-SDI、光纤、网络等不同的输入输出板卡，互不干扰，同时传输；
控制方式
支持RS-232、红外（选配）、网口（选配）控制信号切换功能；
生产工艺：
1、一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；
2、采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；
3、支持一键快速查询功能，方便察看矩阵的切换状态；
4、具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
5、标准机架安装的金属机箱。
6、采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，40系列最大功耗100W。
7、全贴片SMT工艺，特有ESD静电保护功能；
8、数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
9、电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；
技术参数：
- 机架安装：标准2-12U ；
- 带宽：6.75Gbps 增益：0dB
- 位时钟抖动：<0.15Tbit
- 位上升时间：<0.3Tbit（20%--80%）
- 位下降时间：<0.3Tbit（20%--80%）
- 最大传输延时：5nS
- 切换速度：200ns（最长时间）
- 串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND
- 以太网控制接口（选配）: RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;
- 平均故障间隔时间：（MTBF）30000小时。
