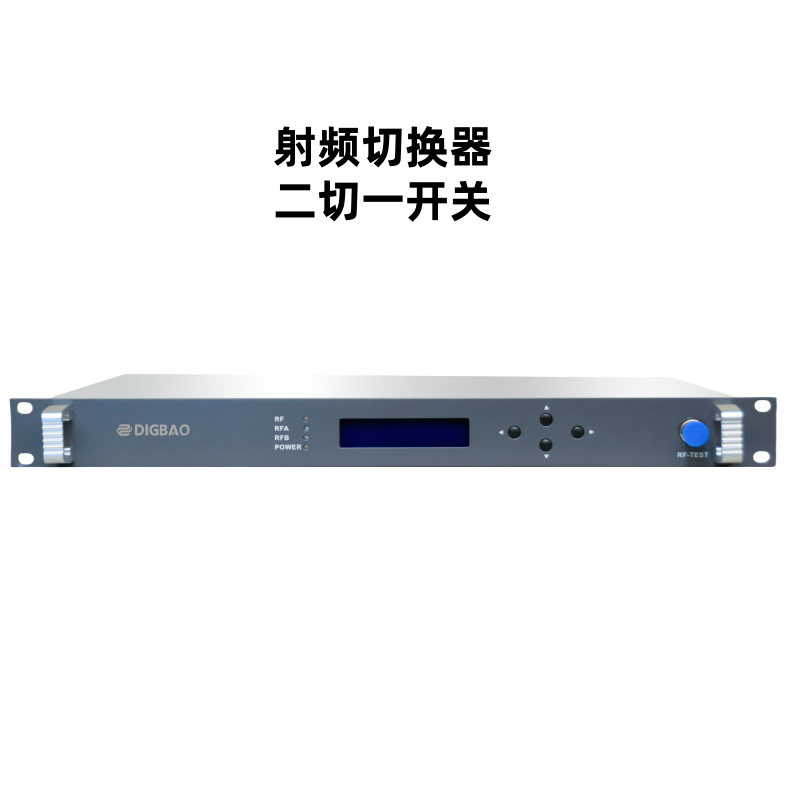

射频切换器射频切换开关（二切一）SW-1003RF

1、产品简介

SW-1003RF，1GHz，通道隔离度≥ 70dB，插入损耗≤2dB，热备份双电源模块，支持IP网管应答器。

射频切换器也叫射频切换开关，也称RF切换器，适用于各有线电视模拟/数字电视前端和分前端机房，以提 高网络的运行的可靠性和安全性。设备一旦检测到主路电平处于警告状态(允许的射频电平下限)，则射频切换开关自动将网络从主路切换至备份环路上。选用进口高性能的切换器件，并内置完善的嵌入式自动监控系统，确保了整机优异的性能，并有网管功能。可手动与自动切换主路与备路信号。 在自动模式下，射频切换器会对射频输入信号实时检测，若主路信号质量低于用户设定的切换门限，则切换器会立刻选择备路做为输出。在手动模式下，由用户选择射频通道;

2、性能特点

* 支持网管应答器。

* 可选配热备份双电源模块。

* 频率范围：5 ~ 1003MHz

* 通道隔离度≥ 70dB

* 插入损耗≤2dB

* 最长切换时间≤ 15ms

* 工作温度: -20℃ ~ +55℃

* 工作电压：AC 150 ~ 265V(50Hz)

* 19”1U: 483mm(L)X 345mm(W)X 44mm(H)

下单选配：

1、SW-1003RF单电源、预留网管；

2、SW-1003RF双电源、预留网管；

3、应用功能

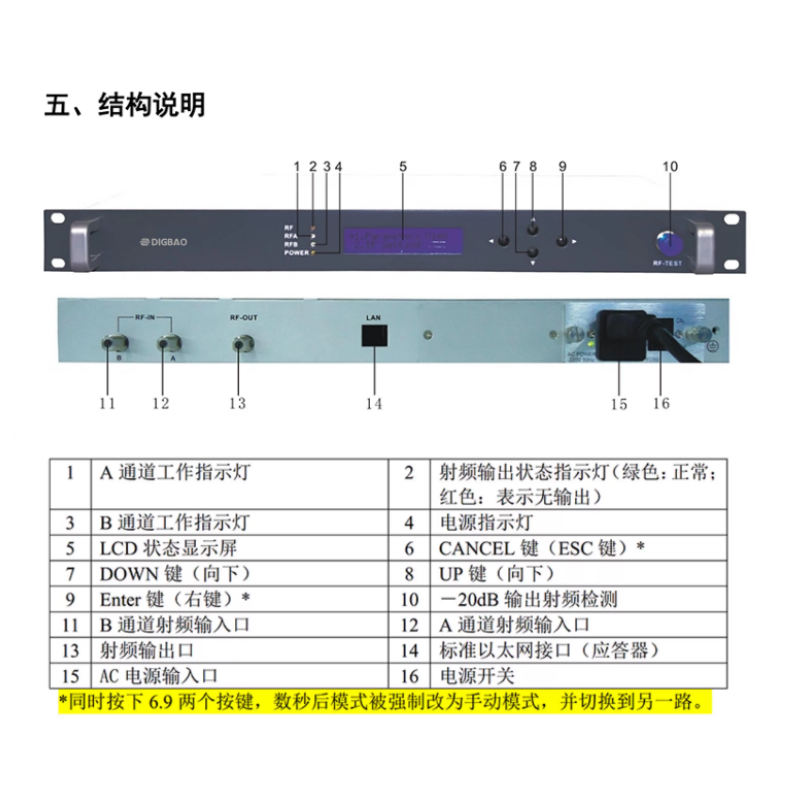

1、射频切换器后面板分别为:简称A、B两路，射频输入RF IN1与RFIN2，1路射频输出RF OUT;切换器默认切换器RF IN_1为主信号输入，RF IN_2路为备用信号输入。

2、测试为单个相同频点的前端射频信号(RF)在自动切换模式，主信号为A路，副信号为B路;当两路信号设定电平相差10db时，A路电平低于B路10db时就会自动切换到B路上;当A路信号检修正常后，两路信号电平相等时，将会自动切换回A路主信号上。

3、测试为A路:主信号输入为30频点，B路主信号输入为1个频点(与A路中其中一个频点相同)，在自动模式下，当A路信号完全断路后，信号会自动切换到B路上，当A路信号正常好，切换器会自动恢复到主信号A路上。

4、测试为多频道(多频点)传输时，A、B两路频点相同，当两路信号总功率设定电平相差10db(设定门限可调)，A路综合电平值总功率有不正常，将会自动切换到另一路B信号上，此时B路信号正常工作;当A路某频点信号检修正常后，这时两路信号正常后，切换器还将默认使用B路备用信号。如不手动切换，将不会自动切换回A路上，直至B路信号有故障。(两路信号正常，默认为A为主信号，B为备路信号，当出现切换时，如果不手动切换，都会默认信号好的那一路为主信号)。

5、切换器为多频点信号输入主路与备路上，切换器会以主路与备路的综合电平总功率为准，不会精确到某路频点上。在自动模式下，射频切换器会对两路射频输入信号实时检测，如果其中一路信号质量优于另一路，则会自动把输出切到质量较好的那一路。在手动模式下，由用户选择射频通道。

6、网管功能状态下(局域网内)可实现:设定自动与手动切换功能。多台射频切换器同时同局域网工作时，可设不同IP，网管软件可监测到多台射频切换设备工作状态及电平强度;并可监测到使用信号在那一路信号;且可手动操作网管软件将A、B两路信号任意切换。

7、前面板也可以实现A、B手动切换，如果设置自动切换功能，在设定的范围值上损路时会实现动自动A、B两路信号切换。

8、当设备正常运行中，断电后有记性功能，并在断电后射频端口有直通功能，直通功能会默认在备路直通。(可定制主路与备路)

9、切换器输入电源可以选择单电源，或双电源(根据用户要求配选，标配为单电源)。

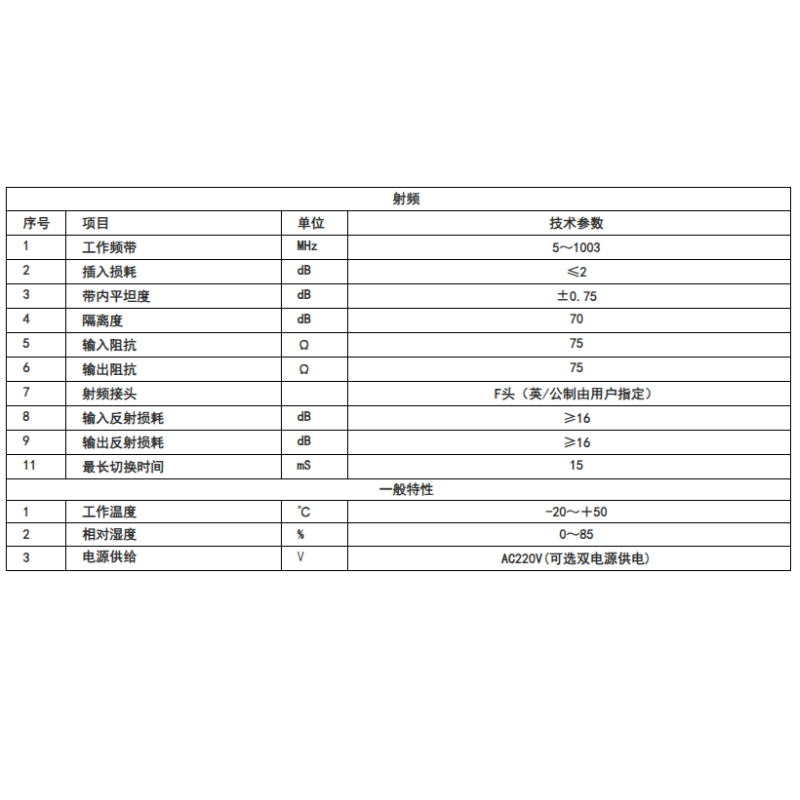

4、技术参数
