4K编码器2路或4路HDMI 高清4K
1.产品概述

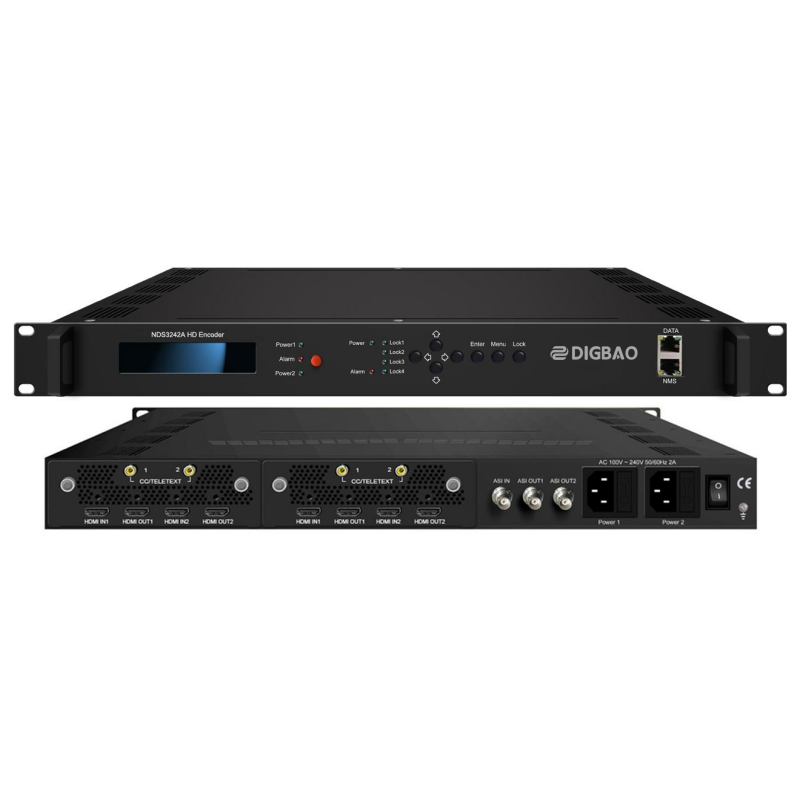

NDS3542A(V2) 4K编码器是公司推出的全新突破性一体化设备，集成编码（H.264/H.265格式）与调制功能，可将HDMI信号转换为数字ASI/IP输出。该设备配备2/4路HDMI输入接口和1路ASI（选配）输入接口，输出则可通过2路ASI（选配）接口，以及1路RJ45数据接口（根据载波数量，支持4路单节目流（SPTS），以UDP、RTP/RTSP协议实现。从编码过程到解码终端的延迟已大幅降低，达到极低水平。
设备采用插卡式结构设计，可根据需求轻松更换编码模块。信号源可接收来自卫星接收机、有线电视摄像机、蓝光播放器、天线等设备。
2.主要特性
n 支持HDMI输入，兼容H.265/H.264视频格式（仅H.265格式支持4K编码）；
n 支持2路ASI及IP输出；
n 支持100/1000M自适应RJ45数据接口，支持通过UDP、RTP/RTSP协议实现IP输出；
n 支持AC3音频透传；
n 支持OSD图文功能，支持文字、logo、二维码，可导入PPT格式的logo文件；
n 支持隐藏字幕（CC）/图文电视（Teletext）功能（目前H.26 格式暂不支持隐藏字幕）；
n 支持LCD液晶显示屏和Web网管，便于设备管理。
3.技术参数
输入 | 2/4路HDMI输入 1路ASI输入（用于重新复用） |
视频 | 分辨率 | 3840*2160_60/50P(仅支持H.265), 1920*1080_60/59.94/50P, 1280*720_60/59.94/50P, |
编码格式 | HEVC/ H.265 , MPEG 4 AVC/H.264 |
码率 | 2Mbps~20Mbps |
码率控制模式 | CBR/VBR |
色度 | 输入:4:4:4/4:2:2; 输出:4:2:0 |
GOP 结构 | IBBP, IPPP |
音频 | 编码格式 | MPEG-1 Layer 2, LC-AAC, HE-AAC and AC3 透传 |
采样率 | 32KHz,44.1KHz,48KHz |
MPEG-1 Layer 2 /LC-AAC码率 | 48Kbps~384Kbps |
HE-AAC码率 | 24 Kbps~128 Kbps |
HE-AAC V2码率 | 18 Kbps~56 Kbps |
复用 | 最大PID重映射 | 每通道255路输入 |
功能 | PID重映射(自动/手动) |
PCR精确调整 |
自动生产PSI/SI表 |
流输出 | 2路ASI输出(BNC接口，其中1路为镜像输出，可复制4路或2路多节目流（MPTS）中的任意1路信号) |
系统功能 | WEB网管网络管理，支持网络升级 |
英文操作界面 |
LCD液晶显示/按键操作 |
通用 | 尺寸(W×L×H) | 482mm×328mm×44mm |
温度范围 | 0~45℃(工作)；-20~80℃（存储） |
电源范围 | AC 110V± 10%, 50/60Hz, AC 220 ± 10%, 50/60Hz |
