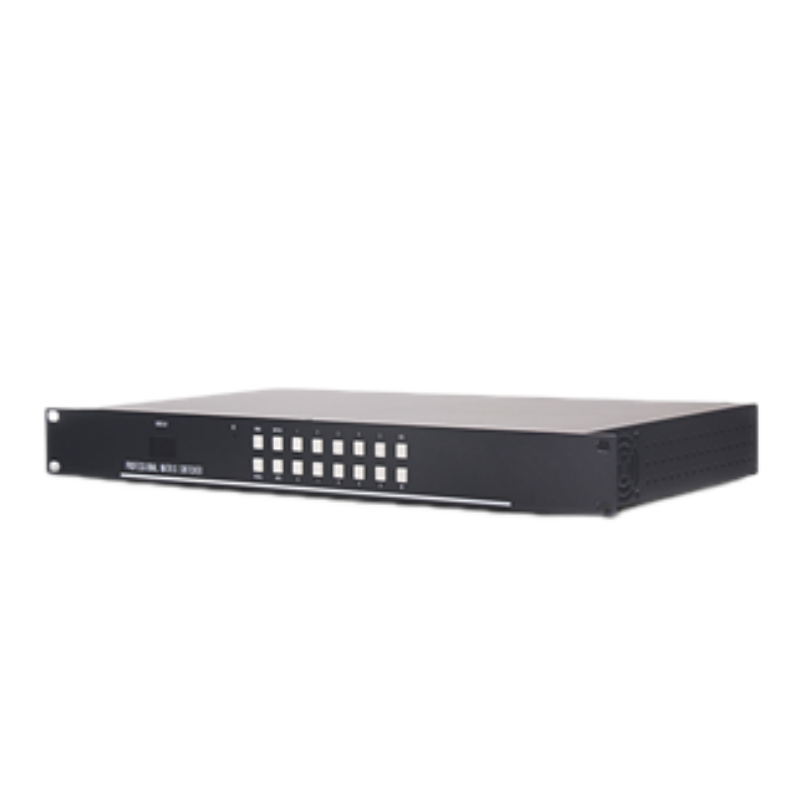

4进4出HDMI矩阵切换器
功能概述：
这款4x4 HDMI 矩阵可以把四个高清信号源与四个高清信号端同时连接起来。它可以很容易地将四路高清信号在四个兼容高清信号的显示器或者投影机上自由切换或者分配。另外，把它的端口同一根高清线缆连接，可以对HDMI信号进行放大。
产品特点：
- 四路HDMI信号输入切换或分配到四个HDMI 显示设备上
- 支持CEC
- 支持深色30，36位
- 支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
- 支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
- 支持信号时序重整
- 使用AWG26 HDMI标准线缆，输入传输距离可达15米，输出传输距离可达25米。
- 输入端可以通过红外线进行遥控切换，也可以直接摁按钮进行控制。
- 无信号损失
- 安装简单
- 电源220VAC
连接与操作:
- 用高清线把每个信号源和矩阵的输入口连接起来
- 把每个显示器同矩阵输出端连接起来
- 连接电源和矩阵
- 可使用RS-232控制系统来进行信号源的切换。
产品规格:
HDMI 分辨率 ………………………....24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
支持音频色彩格式…………………………………..…………….24bit/deep color 30bit,36bit
支持音频格式……………….…….DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
最大传输带宽…………………………………………………………………………….225MHz
最大传输速率…….…………………….……………………………………..………..6.75Gbps
输入输出TMDS信号 …………….…………………………..………0.5~1.5Volts p-p（TTL）
输入输出DDC信号…………….…………………………………..………… 5Volts p-p (TTL)
输入线缆长度..…... ……………….…………………….≤15m AWG26 HDMI standard cable
输出线缆长度…………………………….………...…...≤25m AWG26 HDMI standard cable
电源适配器规格…………….......................................……..…..交流输入（50/60HZ）220V
工作温度范围……..…………….…….……………………………….………… (-15 to +55℃)
工作湿度范围…………………………………….….……….5 to 90%RH (No Condensation)
尺寸 ……………………………….……………………………………...................……标准1U
重量…..………………………………………………………..……………………………3.5kg
